无损检测工艺规范

NDT specification

磁粉检测

Magnetic testing

机型:

Model:

参考程序: ASTM E1444-05

Reference specification: ASTM E1444-05

检测要求: 不允许裂纹

Measure the request:  no cracks

参考手册:  CMM 32-47-61

Consult the manual:  CMM 32-47-61

版本号:  R1

Revision No. :   R1

Parts Information零件信息

名称: 刹车毂螺杆                            件号:                  材料: 钢

Name: Brake hub screw                  P/N:                   Material :Steel

检验参数Inspection Parameters

设备:  D-2100XL   电流类型: 交流电

Equipment:         current type:  AC

检验方法:  连续法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

周向磁化  ① 直接通电法:320 A

Circular：    current flow :320 A

纵向磁化  ②线圈法NI= K₁/(L/D)

longitudinal:  coil:     --N=5    K₁=45000

如果长径比小于3，将2根螺栓连接起来充磁。

If  L/D<3, two bolt connected to magnetize.

磁化方向: Magnetization direction

             coil 线圈法                        →← current flow直接通电法

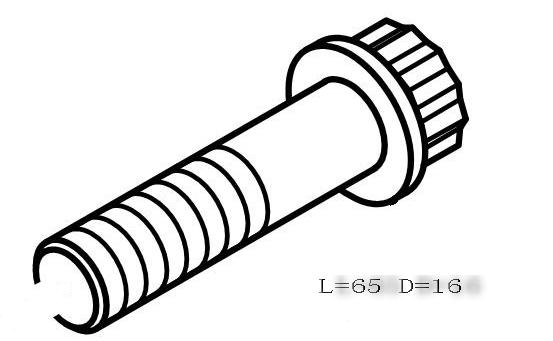

Sketch:  草图
