接箍荧光芭乐视频小猪苹果app下载控制面板图示说明
HCDG-5000型接箍专用荧光芭乐视频小猪苹果app下载，采用闭路磁轭对接箍进行无损检测，它的功能控制，由主控制面板及脚踏开关配合控制，主控制面板采用复合铝板冲压而成，上面装有电流表、调节电位器、指示灯等按钮开关。装在可左右旋转的控制箱正面，可按操作者的习惯旋转到一定角度，便于观察及操作。
详细功能图示在下面列表介绍；如有疑问及任何关于接箍芭乐视频小猪苹果app下载方面的咨询及采购需求可随时联系xzpv小猪视频app公司，xzpv小猪视频app竭诚欢迎您的来电。

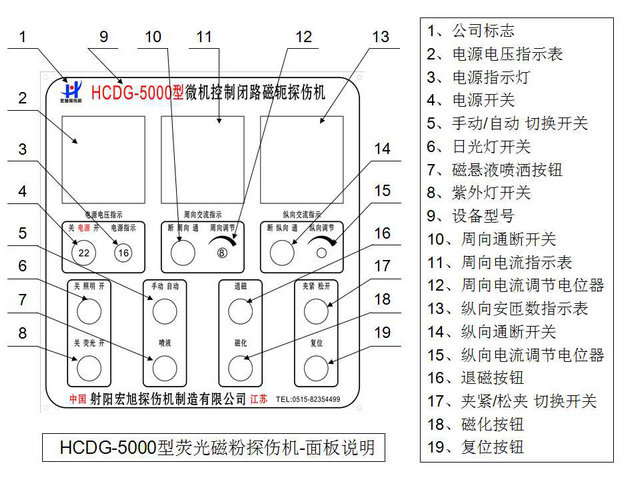

主操作面板
|
序号 |
名称 |
功能说明 |
|
1 |
公司标志 |
指示“射阳xzpv小猪视频app探伤机制造有限公司”公司标志 |
|
2 |
电源电压指示表 |
指示电源电压是否正常 |
|
3 |
电源指示灯 |
灯光指示设备接通电源 |
|
4 |
电源开关 |
为设备工作电源开关， 右旋为开，左旋为关 |
|
5 |
手动/自动 切换开关 |
切换设备“手动”“自动”状态 |
|
6 |
日光灯开关 |
可对日光灯开关控制 |
|
7 |
磁悬喷液按钮 |
在“手动”状态下按下控制磁悬液喷或关 |
|
8 |
紫外灯开关 |
可对紫外灯开关控制 |
|
9 |
设备型号 |
指示设备的具体型号 |
|
10 |
周向通断开关 |
接通时允许周向磁化，断开时不允许周向磁化 |
|
11 |
周向电流指示表 |
显示周向磁化电流大小 |
|
12 |
周向电流调节电位器 |
调节周向电流大小 |
|
13 |
纵向安匝数指示表 |
显示纵向磁化磁势大小（指示电流乘以线圈匝数） |
|
14 |
纵向通断开关 |
接通时允许纵向磁化，断开时不允许纵向磁化 |
|
15 |
纵向电流调节电位器 |
调节纵向磁势的大小 |
|
16 |
退磁按钮 |
在“手动”状态下按下对气缸控制夹紧工件 |
|
17 |
夹紧/松开 切换开关 |
在“手动”状态下可控制电极伸出夹紧、松开 |
|
18 |
磁化按钮 |
在“手动”状态下按下，对工件充磁 |
|
在“自动”状态下按下，启动设备的自动程序 | ||
|
19 |
复位按钮 |
在“自动”状态下按下按钮将自动程序复位初始状态。 |
接箍芭乐视频小猪苹果app下载，随机配脚踏开关一只，采用航空快速接头与主机相连，功能与上表序号“18”一样，可解放双手，提高检测效率。
